TRY-TRYS02A型 恒压供水系统实训装置

恒压供水系统实训装置,供水系统实训台概述：
恒压供水系统实训装置,供水系统实训台适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合中等职业学校、技工学校机电类专业自动控制技术教学内容的实习，还适合职业学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操实训。

一、恒压供水系统实训装置,供水系统实训台设备概述
      TRY-TRYS02A型恒压供水系统实训装置由供水系统和控制系统组成。供水系统由恒压水箱、终端水箱、排水阀门及水泵组成，使学生在实验过程中更加直观、易懂;控制系统采用框架＋模块，模块可以自由的在框架上进行安装和拆卸，模块还具有通用性可以利用现有的模块做一些其他的实验，这就体现可产品的使用价值。

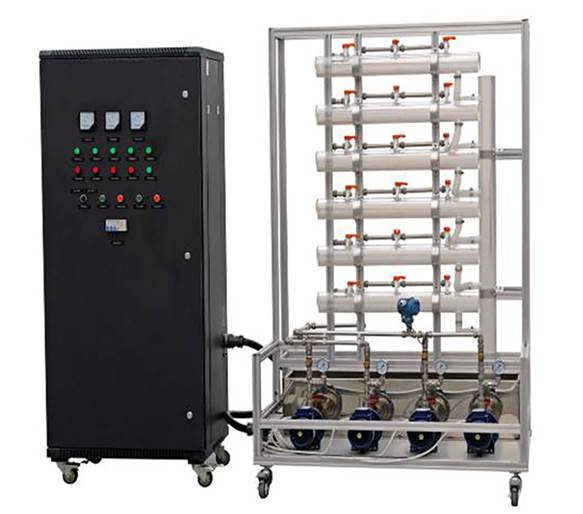

      TRY-TRYS02A型恒压供水系统实训装置集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。恒压供水系统是利用PLC、内置PID的变频器和低压电器组成的智能自动化供水系统，主要用于高层建筑，生活小区的生活用水、消防用水、中小型水厂、污水处理厂和其他工矿业的生产用水等。

二、 恒压供水系统实训装置,供水系统实训台装置特点
1、显著的节能效果，一般节电率30%~50%。
2、优良的供水质量，供水压力保持恒定。
3、具有手动、自动两种切换功能，方便调试和维护。
4、多
种工作模式，如单泵运行、一拖二固定运行和一拖二循环运行。

三、恒压供水系统实训装置,供水系统实训台装置组成
  整套装置分为：上位控制层系统，实训对象层，检测传感、变送、执行设备，上位控制软件四部分。
1、上位控制层系统：主控机为西门子S7-200可编程控制器，可实现顺序及PID控制；
2、实训对象层系统：采用标准铝合金框架结构，主要由1台终端水箱、1台压力水箱、及相应的水管管道、阀门、指示仪表组成，与实际恒压供水系统基本一致，使学生的实训与实际环境紧密结合。
3、检测传感、变送、执行装置
（1）液位传感器：液位传感器1个，防止终端水箱水位过低；
（2）压力传感器：压力变送器1个，输出信号4~20mA；
（2）数据采集：采用西门子EM235特殊功能模块，该模块具有四路标准模拟量输入和一路标准模拟量输出；
（3）变频器：采用三菱E540变频器1台，带PID控制功能和RS485通讯接口；
（4）水泵：共2台，用于向客户提供用水的动力。
4、上位控制软件
（1）PLC编程软件：MicroWIN 4.0编程软件；
（2）上位控制操作/实验面板
1）强电控制面板：装有漏电保护空气开关，电流型漏电保护器，充分考虑人身安全保护；多组保险丝，保证设备安全，操作控制便捷；装有电压表、指示灯，更加直观，强电信息一目了然；
2）控制器面板：变频控制器面板、PLC控制器面板；
3）电气控制面板：控制对象中的仪表信号和电气信号转移到信号接线板上，提供传感器检测及执行控制器信号接口，便于学生组成不同的控制系统。
（3）系统保护：由漏电开关、液位传感器、止回阀及压力保护四部分组成。
总电源配置漏电开关及接地保护线，防止漏电伤害；
供水箱终端设置液位传感器，保持该水箱液位不能过低，否则会对水泵的安全运行造成伤害；
在每一个水泵的出口处设置有止回阀，防止水泵空载运行而损坏水泵；这种情况常常发生在水泵入口处被异物堵塞时；压力保护时防止整个系统的压力过高而影响到水泵的正常运行，故必须设置一个压力的最高极限；从而可保证水泵的正常运行。

四、恒压供水系统实训装置,供水系统实训台主要配置清单

五、恒压供水系统实训装置,供水系统实训台技术参数
1、水箱：包括终端水箱、恒压水箱，
  材料：有机玻璃，
  水箱容量：70升
  水箱工作温度：10～60℃，
  恒压水箱工作压力：0～20MPA
2、西门子PLC主机：
  型号：S7-200 CPU226，
  工作电源：AC250VDC30A以下，
  工作负载：2A/1点8A/4点公用，
  响应时间：10ms。
3、西门子模拟量输入/输出模块：
  型号：EM235，
  工作电源：PLC内部供电，
  分辨率：40mV(10V/32000)、20mV（5V/32000）、64ｕAMIN(4～20mA/32000)，
  通道数：4输入1输出。
4、西门子PLC输出扩展模块：
  型号：EM222
  工作电源：PLC内部供电
  点数：8点
  响应时间：10ms
5、变频器：
  型号：FR-E740
  额定容量：1.2KVA
  额定电流：1.6A
  输出电压：三相，380V~480V 50HZ/60HZ
  电源电压：三相，380V~480V 50HZ/60HZ
  冷却方式：自冷
6、增压水泵：
  工作电压：AC380V，
  工作电流：0.32A
  额定功率：90VA，
  流量：25L/min
  扬程：4米，
  转速：2880r.p.m
7、压力变送器：
  电源：DC12~40V，
  负载特性：4～20mA，
  量程：0~40Kpa
  负载阻抗R与电源电压V的关系：R≤50（V－12），
  精度：±2％
六、恒压供水系统实训装置,供水系统实训台实训项目
1、BCD数字开关使用实训；
2、PLC控制LED七段码显示器实训；
3、BCD数字开关与LED七段码显示器的综合实训；
4、扩散硅压力变送器和PLC数模转换实训；
5、变频器功能参数设置和操作实训；
6、恒压供水系统实训。
