空调制冷换热实验设备 ,空调工作原理实训系统

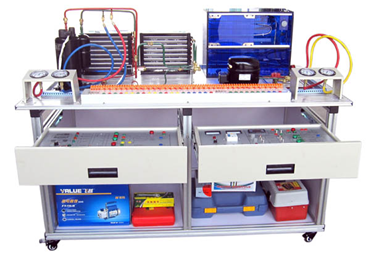

TRY-971空调制冷换热实验台

空调制冷换热实验台是专门为职业院校制冷类专业而研制的制冷制热实训设备，根据制冷制热类行业中空调与冰箱维修技术的特点，空调工作原理实训系统针对空调和冰箱的电气控制以及制冷系统、电气控制系统、系统调试、故障诊断等特点进行设计。强化了学生对空调冰箱系统管路的安装与维修系统调试等的等的综合职业能力。本装置由空调系统模块，冰箱系统模块，电源及仪表模块，空调电气控制模块，冰箱电子温控电气控制模块，冰箱智能温控电气控制模块等组成。通过设备进行项目训练，能提高学生的动手操作能力，计划组织能力，制冷系统的调试安装能力，电气控制电路维修能力等是制冷制热技能实训的必要工具。

一、空调制冷换热实验台技术性能

• 输入电源：单相三线 220V ± 10% 50Hz

• 工作环境：温度 -10 ℃ ～ 40 ℃ 相对湿度≤ 85% （ 25 ℃ ）海拔＜ 4000m

• 装置容量：≤ 1.5kVA

• 安全保护：具有漏电压、漏电流保护，安全符合国家标准

二、系统结构与组成

1. 装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。

2. 导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。

3. 空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。

4. 电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。

5. 电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。

6、电气控制仿真软件空调工作原理实训系统

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

7. 电源及仪表模块：

单相三线制 220V 交流电源供电。交流电压表 1 只，测量范围：０～ 250V ；交流电流表 1 只，测量范围０～ 5A ，用于测量系统启动电流及监测系统正常工作电流。

8. 制冷系统压力检测单元：

提供 4 只真空压力表，测量范围分别为 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa, 用于测量空调、冰箱系统高、低压侧压力。

9. 电流型漏电保护装置 1 套

漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

三、系统基本配置（ 1 套）

序号	名称	技术参数及明细	数量
1	铝型材实训平台	长×宽×高为 1500mm × 800mm × 800mm 铝型材实训平台	1 套
2	空调系统模块	每套含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等器件	1 套
3	冰箱系统模块	每套含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等器件	1 套
4	电源及仪表模块	AC220V 电源供电，交流电压表 0 ～ 130V 、交流电流表 0 ～ 5A	1 套
5	冰箱电子温控电气控制模块	提供东芝 GR-204E 电子温度控制模块，可控制直冷式双门电冰箱	1 套
6	冰箱智能温控电气控制模块	单片机控制、双温控；具有速冻功能、智能控温	1 套
7	空调电气控制模块	提供空调通用控制模块，具有制冷、制热、通风、除湿控制功能	1 套
8	实验室远程管理系统软件	1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。 2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。 3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。 4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。 5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。用户可以实现单机操作考核和联网考核。	1 套
9	专用制冷工具 1	CT2000 胀管扩口器、	1 套
		CT536GF 双表修理阀、
		TW -1A 旋片式真空泵、
		CT336 螺纹顶针加液管、
		CT274 割管刀、
		CT368 弯管器、
		2 升便捷手提式焊炬、
		外英内公转接头、
		导线、
