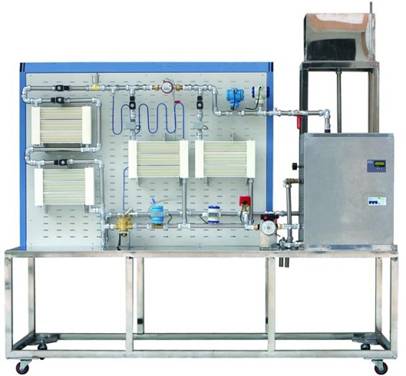

TRYZLN-06 热水供暖系统管道安装实训系统

“TRYZLN-06热水供暖系统管道安装实训装置,供暖系统管道安装实训装置能够全面展现热水供暖系统结构及热水供暖系统维修的全部过程,满足实训、工程训练的需要采用活动接头的形式,可根热水供暖系统管道安装实训系统”涉及供热设备构造、系统组成与设计、运行调节及维护等方面的实训，展示不同热水采暖系统型式的特点。注重学生职业能力的培养，强化其实践能力与专业技能。使学生更好地了解各种型式的采暖系统在实际中的应用，对供热工程、采暖系统、采暖设备及管道等有初步认识。适合职业院校供热通风与空调工程技术专业相关课程的实训教学。

热水供暖系统管道安装实训系统特点

能够全面展现热水供暖系统结构及热水供暖系统维修的全部过程，满足实训、工程训练的需要

采用活动接头的形式，可根据设计的需要选取不同的组合完成不同的管道连接，十分灵活方便

系统与实际应用的供热系统在连接方式、热量交换等方面完全一致

综合性强，可组成多种热水供暖系统，具有多种控制方式

热水供暖系统管道安装实训系统技术性能

热水供暖系统管道安装实训系统
输入电源：三相四线～380V±10% 50Hz

工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

系统容量：＜9kVA

安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准

系统配置

提供实训台、热源、散热器、阀门、供热管道及仪表等；根据实训要求选择不同的器件，进行系统管道的安装，系统的安装主要包括垂直式单管上供下回式系统安装、垂直式单管上供上回式系统安装、垂直式单管下供下回式系统安装、垂直式双管上供下回式系统安装、垂直式双管下供下回式系统安装、水平式单管串联式系统安装、水平式单管跨跃式系统安装等。

实训台：采用不锈钢台架与网孔板组合结构，安装器件方便，在实训台上安装万向轮。

供热系统：主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备组成。

热水供暖系统管道安装实训系统实训项目

热水供暖管材、管件及附件的连接

热水供暖管道法兰和阀门安装

热水采暖分户热计量系统组装

热水供暖管道的试压、清洗及试运行

热水供暖系统故障设置与排除
