低压供配电成套系统

一、低压供配电成套系统简介：

TRYGDX-GDP2低压供配电操作实训设备主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压..... 低压供配电成套系统是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。

低压供配电实训考核设备（双回路供电）是由进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方式）、负载柜组成。

采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。

低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建筑等电专业及非电专实训教学。

低压供配电技术成套实训设备具有：⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；⑵系统性，真实反映供配电系统的结构；⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。

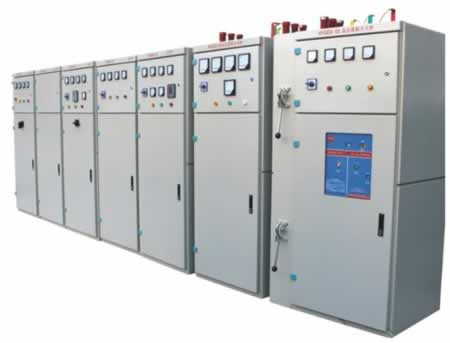

低压供配电成套系统,建筑供配电教学设备

二、低压供配电成套系统功能和实训项目

低压供配电技术成套实训设备包含不同的低压配电柜，覆盖了常见的低压供配电的配置。

柜体安装方式为整体安装方式。进出线方式为上（下）进出线。

低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。

部分实训项目：

配电系统运行方式实训

低压配电设备的倒合闸操作实训

双回路供电及联络柜操作实训

互感器实训

电流互感器接线方式

有功、无功电度表的接线实训

多功能综合仪表接线实训

抄表实训

4、开关电器实训

⑴低压框架断路器的原理与接线

⑵低压塑壳断路器的原理与接线

⑶隔离开关的原理与接线

5、手动功率因数补偿实训

6、自动功率因数补偿实训

7、低压配电线路分级保护实训

8、接地保护实训

9、0.4KV照明系统配电实训

10、0.4KV动力系统配电实训

11、母线联络柜倒闸实训

12、安全操作规程培训

13、供配电工、维修电工职业技能鉴定考核训练

三、低压供配电成套系统主要配置、功能及主要性能、技术指标

序号
 设备名称
 数量（套）
 用途
 功能要求
 主要性能及技术指标

1
 进线柜
 2
 总电源控制
 1、附进线带漏电空气开关（板后操作）

2、主断路器可以手动操作也可以电动操作

3、带有进线电压指示仪表

4、可以进行各相电压转换操作

5、有三相电流指示仪表

6、断路器板前操作

7、设备带有前后有隔离保护钢板

8、前后开有观察窗

9、进线方式：上下均可进出线
 1、断路器：DW

2、电压表： 450V

3、电流表：

4、互感器：

5、电压转换开关：LW5

6、空气开关（带漏电保护）：

2
 计量柜
 2
 电能计量
 有功功率显示

无功功率显示

有功电能计量

无功电能计量

综合显示仪表

电压显示

电流显示

前后开有必要的观察窗
 电流互感器：

三相四线有功电度表：

三相四线无功电度表：

有功功率显示：

无功功率显示：

电压表（指针式）：

电流表（指针式）：

综合显示仪表（数显式）：

3
 补偿柜
 2
 功率因数补偿
 手动控制功能

自动控制功能

补偿电容自动放电功能

补偿电容自恢复功能

前后带有观察窗

电容保护采用断路器保护

功率因数显示

前后开有观察窗
 补偿电容器：

接触器：

小型断路器：

功率因数表：

自动补偿控制器：

4
 出线柜

（动力及照明柜

）
 2
 动力及照明控制
 抽屉式，带有机械连锁机构，带有隔室每个控制单元带有断电保护和电压指示

每个柜体6支路（动力3个支路，照明三个支路），每支路控制电流16A
 塑壳开关：

接触器：

电压表：

5
 联络柜
 1
 联络
 连通或者切断两个主柜之间电源
 桥内接线方式

6
 负载柜
 2
 动力、照明负荷
 半开放式结构

负载小车带单元控制

可移动，车轮带自锁装置
 感性负载10个单元，每个单元轴功率2.2KW

阻性负载10个单元，每个单元功率1KW

7
 安全防护材料与工具
 2
 1、绝缘手套2副

2、绝缘靴2副

3、绝缘地毯20㎡

4、套筒扳手1套（17件套）

5、梅花扳手1套（8件套）

6、呆头扳手1套（8件套）

7、接地线（5M）

8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A)

9、电工常用工具
 1、安全防护用品

2、安全防护用品

3、安全防护用品（正常的倒合闸、设备巡视、记录防护）

4~9、电气设备维护工具
 1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。

8
 安全标志
 1
 安全防护
