家庭视听影院考核装置,家庭视听考核台

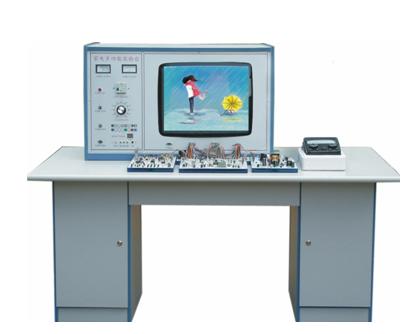

智能型家庭视听影院综合实验考核装置

一、家庭视听影院考核装置,家庭视听考核台概述

    智能型家庭视听影院综合技能实训考核装置(第八代)是在家庭视听影院综合实验室设备的基础上进行了外形地改造,再辅以功能强大的多媒体教学软件,不仅在硬件结构上更加....家电实验设备,吸收国内外先进教学仪器的优点,充分考虑实验室现状与发展,从性能和结构上进行了改进和创新,采用积木式结构,布局合理,各IC管脚功能定义准确详细,测试点丰富便使用方便,每个单元都可进行故障实验、测试、研究、分析,并且教师可自编自导实验,提高实验效果及学生动手能力。

家电实验台



二、家庭视听影院考核装置,家庭视听考核台技术指示

1、工作电源:AC220V±10%50Hz

2、外形尺寸:110高×80宽×160长cm

3、整机功率:<0.5KVA

4、人身安全保护:输入电源隔离,浮地设计,设备具有电压漏电保护装置,短路保护。

三、家庭视听影院考核装置,家庭视听考核台功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器:彩色信号发生器具有16种测试功能,即16种标准测试信号是来判答电视机的行、场线性是否正常,彩度、亮度、公共通道正常与否。

2、TA东芝二片彩色电视机:具有绿色字符显示自动选台,自动存台,全自动遥控接收,PAL制等功能。电脑集成M50436,中段TA7680,解码TA7698,伴音AN5655,场扫描AN5512,波段转换LA7910。



四、家庭视听影院考核装置,家庭视听考核台主要配置

1、交流输入电表1只,交流电源经隔离变压输出电压表1只,行电压指示表1只,行电流表1只。

2、漏电开关1只,电源输入输出保险各1只,四连插板1只,安全隔离变压器1只,电压调节开关1只。

3、彩色信号发生即信号源1台。

4、21寸彩色显示器1台,内置彩色高压包1只,内置3W杨声器2只。

5、彩电:与实验台连接插座共3只。

6、上海精益FM-500型指针万用表1台。

7、铝塑板90cm×48cm  1块。

五、家庭视听影院考核装置,家庭视听考核台功能与实验(机种配置)

能完成下列机型的所有实验:

1、全自动遥控彩色电视机(东芝二片)

2、彩色信号发生器

六、家庭视听影院考核装置,家庭视听考核台全透明单元板配置

1、彩色电视机行输出一块电路单元

2、彩色电视机场输出一块电路单元

3、彩色电视机视放一块电路单元

4、彩色电视机高频头中放遥控电路单元

5、彩色电视机解码亮度放大电路一块单元

6、彩色电视机开关电源电路一块单元

七、 家庭视听影院考核装置,家庭视听考核台东芝二片彩色电视机实验内容

一、遥控、中频放大,伴音中放电路单元实验内容  20号电路单元

实验1-1  无图无声实验

K28是IF输入开关,断开无信号输入中放、满屏雪花,闭合正常。

实验2-2 雪花干扰图像实验

K29是中放前置放大供电电源12V开关、断开雪花干扰图像,闭合正常。

实验3-3 无伴音或伴音不正常实验

K30是伴音中频信号输出开关,断开无伴音或,闭合正常。

实验4-4 伴音不正常实验

K18是伴音中频信号输出开关,接通伴音对地伴音不正常,断开正常。

实验4-5 无图像有声音实验

K17是视频输出开关,断开无视频信号输出,即无图像。

实验6-6 遥控失灵实验

K27是遥控接收信号输入开关,断开遥控失灵。闭合正常。

实验7-6 无字符实验

K12是字符振荡输出开关,断开无字符显示,闭合正常。

实验8-8 无字符实验

K13是字符振荡输出开关,断开无字符显示,闭合正常。

实验9-9 自动搜台不正常实验

K14是AFT电压断开自动搜台不正常,闭合正常。

实验10-10 字符对比度不足实验

K15是字符B信号输出,断开字符对比度不足,闭合正常。

实验11-11 U波段无图无声实验

K11是频段编码信号输出,断开频段U波段不工作,闭合正常。

实验12-12 UV波段无图无声实验

K10是频段编码信号输出,断开频段U、V波段不工作,闭合正常。

实验13-13 音量失控实验

K8是音量控制信号输出,断开音量失控,闭合正常。

实验14-14 无亮度实验

K9是亮度控制信号输出、断开无亮度,闭合正常。

实验15-15 色度失控实验

K16是色度控制信号输出、断开有彩色但色度失控,闭合正常。

实验16-16 音量大无法控制实验

K1是音量开关,断开音量最大,闭合正常。

实验17-17 色度失控实验

K2是色度开关色度最大,色度失控闭合正常。

实验18-18 高度失控实验

K3是亮度开关,断开亮度最大,闭合正常。

实验19-19 按键失控实验

K4是键扫描输出,断开所对应的按键失控,接通正常。

实验20-20 按键失控实验

K 5是键扫描输出,断开所对应的按键失控,接通正常。

实验21-21 按键失控实验

K5是键扫描输出,断开所对应的按键失控,接通正常。

实验22-22 按键失控实验

K7是键扫描输出,断开所对应的按键失控,接通正常。

实验23-23 AGC电路实验

W1是AGC控制,AGC不对图像不清或无图像。

实验24-24 字符水平位置实验

W2是字符水平位置,调动W2字符可左右移动。

实验25-25 电台调谐实验

W3是电压调谐电位器,用来调谐电台信号。

二、彩色解码、Y放大帧振荡、行振荡电路单元21号

实验26-1 白光栅无图像实验

K1是视频输入,断开白光栅无图像,闭合正常。

实验27-2 无光栅实验

K2是行振荡信号输出,断开无光栅行不正作,闭合正常。

实验28-3 无光栅实验

K3是行推动输出端,断开无光栅,闭合正常。

实验29-4 水平亮线实验

K4是场振荡开关,断开水平亮线,闭合正常。

实验30-5 回扫线实验

K5帧消隐开关,断开屏幕出现回扫线,闭合正常。

实验31-6 UV分量实验

K7PAL/NTSC制式开关及延迟信号输入断开失去分量,闭合正常。

实验32-7 U分量实验

K8是U分量输入,断开失去U分量,闭合正常。

实验33-8 无彩色实验

K9是矩陈开关,断开无彩色,闭合正常。

实验34-9 色度失控实验

K10是色度控制,断开色度失控,闭合正常。

实验35-10 无光栅实验

K11是亮度控制端,断开无亮度即无光栅,闭合正常。

实验36-11 无彩色实验

K12是APC滤波端,断开无彩色,闭合正常。

实验37-12 对比度实验

R256电位器是对比度电位器,调整图像的对比度。

实验38-13 亮度实验

R255是副亮度电位器,调节图像的亮度。

实验39-14 行同步实验

R451是行频电位器,调节行同步。

实验40-15 场同步实验

R351是帧电位器,调节场同步。

实验41-16 色相位电路实验

R522是色相位电位器,调节色度信号的相位。

三、彩色光耦开关电源电路单元 8号板

实验42-1 无伴音实验

K1伴音16V供电开关,断开无伴音,闭合正常。

实验43-2 正机不工作实验

K2 5V稳压供电12V开关,断开正机不工作,闭合正常。

实验44-3 水平亮线实验

K3遥控开机关机信号开关,断开水平亮线,闭合正常。

实验45-4 图象扭曲实验

507、400V滤波电容,焊开图象扭曲,闭合正常。

四、末级视放电路单元18号

实验46-1 红色信号丢失实验

K1是R信号开关断开红色信号丢失,闭合正常。

实验47-2 绿色信号丢失实验

K2是G信号开关断开绿色信号丢失,闭合正常。

实验48-3 兰色信号丢实验

K3是B信号开关断开度兰色信号丢失,闭合正常。

实验49-4 无绿色字符显示实验

K4是绿色字符开关,断开,无绿色字符显示,闭合正常。

实验50-5、亮平衡、暗平衡、三基色实验

电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。

五、帧输出电路单元

实验51-1 场下线性压缩实验

K1断开场下线性压缩,闭合正常。

实验52-2 水平亮线实验

K2断开水平亮线,闭合正常。

实验53-3 场幅压缩实验

K3断开场幅压缩,闭合正常。

实验54-4 对场幅实验

R302是场幅电位器,对场幅进行调整。

实验55-5 场线性实验

R312是场线性调节电位器。

六、行输出电路单元

实验56-1 无光栅实验

K1是行推动信号,断开无光栅行不工作,闭合工作。

实验57-2 M1至M5是主要测试点。
